主要技術參數

主要結構及性能特點

 垃圾箱

采用304單層不銹鋼瓦棱結構設計，集部分清水箱與垃圾箱于一體。垃圾箱傾翻卸料，卸料角達48⁰，垃圾箱總容積達7m³，有效容積不小于4m³。

垃圾箱后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。

垃圾箱中的污水箱內采用大平面斜坡結構，**卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報**和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱內的高壓自潔裝置在傾倒垃圾后可對污水箱進行自動清洗。

大平面斜坡結構

垃圾箱中的吸塵筒采用雙層不銹鋼結構，便于吸塵筒長期磨損后的更換。

雙層不銹鋼吸塵筒

風機

采用為新能源洗掃車定制開發的6.3號離心風機，具有效率高、噪聲低、性能曲線平坦、高效區寬廣等特點。風機轉速范圍2200——2900rpm；流量大于11000m³/h,全壓大于9300pa。

吸嘴裝置

采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送**吸口，作業飛濺少，污水吸凈率高。

清掃裝置

采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。當側噴桿遇到前方障礙物，可向內收縮避讓，越過障礙后自動恢復到正常工作位置。

高壓清洗系統

高壓清洗系統由高壓水泵、高壓管路系統、分水閥、噴桿/噴嘴等組成。用于給角噴、掃盤噴桿、吸嘴噴桿、自潔、噴霧、手持噴**提供高壓水。

高壓水泵采用知名品牌柱塞式水泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過安全閥和溢流閥保護，有效防止高壓水泵損壞。

側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗**，可用于清洗車身和其它設備和**。

沖洗卷盤

液壓系統

采用**北部精機疊加閥組，確保整車液壓動作的穩定性和流暢性；齒輪泵采用國產優質泵，性能可靠。

在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如上裝動力系統故障無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。

電控系統

采用“顯示屏+**器+CAN總線操作面板”的**模式。具備一鍵啟動作業和一鍵停止作業功能。所有作業功能模式均可任意組合配置使用。

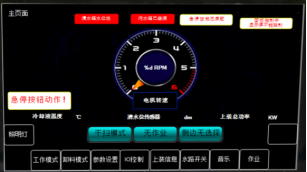

中控屏

采用7.0寸采用帶觸摸功能的中控屏**，防護等級IP65，分辨率800*480TFT。監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；

IO手動模式，當車輛維修、調試時使用IO手動模式，執行機構動作不受傳感器邏輯判斷。

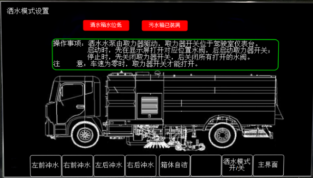

中控屏

尾部配置操作面板

位于車輛右側后輪之后，主要用于垃圾箱的卸料、調試維修。

操作面板

語音播報器

多種的語音提示和音樂報**，準確播報各種安全提示和故障點。

高清監控顯示器

在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。

高清攝像頭及液晶顯示屏

上裝電機及其傳動裝置

上裝電機

上裝電機根據洗掃車的運行特點定制開發的永磁同步電機，額定轉速1800r/min時，電機持續功率50kW。通過膜片式聯軸器、軸承座、皮帶輪驅動風機、高壓水泵、液壓油泵工作。高壓水泵前有氣動離合器，氣動離合器分離，高壓水泵不需工作。

電機**器

將車輛動力電池高壓直流電轉為上裝永磁同步電機所需的交流電，并可根據具體的作業工況要求對電機的轉速進行調整。具有如下特點：

整機采用鑄鋁開模設計，防護等級高；

具備上電緩沖、溫度檢測、輸入輸出過壓與欠壓保護、過流保護、限流保護、過載保護等功能；

高可靠性的模塊化電路設計，具有優越的抗電磁干擾性能。

上裝電機**器

安全配置

具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。

配置安全棒，為車輛維修或檢查時，提供安全保護。安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。

安全棒

清水箱內設有低水位傳感報**系統，缺水時報**且水泵自動停機。

車輛處于作業狀態倒車，掛倒擋后，自動停止作業，掃盤、噴桿、吸嘴等自動收回。

 二類底盤

采用東風EQ1181DACEV3型二類載貨汽車底盤，該底盤專門為洗掃車輛定制開發，底盤布置緊湊。

動力電池

該車型動力電池為湖北億緯動力有限公司所生產的G230L-1P39SHW型磷酸鐵鋰動力電池箱。電池系統通過2并5串的連接方式，將10組電池箱組成動力電池總成。

G230L-1P39SHW型動力電池箱由39個LF230方形鋁殼單體電芯串聯后PACK成箱，工作溫度范圍達-30℃～60℃，防護等級達IP68。

電池系統配置加熱膜，可滿足北方寒冷區域使用需求。

具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。

電池強檢試驗

驅動電機

底盤配置中車電機的180kW高效永磁同步型電機，產品可靠、高鐵品質，搭配法士特/豐川動力AMT變速箱和中車時代電機**器，在滿足了電動車駕駛的舒適性和經濟性的同時，還可實現25%以上的爬坡度。

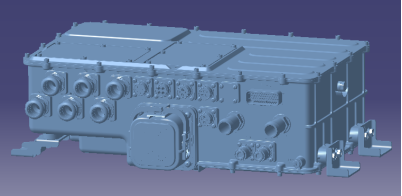

五合一**器

底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研制的五合一**器，集成了助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能，其中上裝配電預留20+60+120kW三個大功率取電接口，方便各類型上裝電動化功率取電需求。

該五合一采用集成化設計，大幅提升功率密度的同時，具有高智能、高穩定、高安全的特點。

安全防護：

l 漏電檢測：車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電；

l 多層保護：車輛在正常充放電過程中，整車**器、主控、輔控、電池管理系統多層監控保護電流情況，保證高壓安全；

l 主動放電功能：整車下電后，高壓電器零部件電壓迅速降低到36V以下的安全電壓，保證安全。

產品主要優勢

節能降耗

優化風機性能和風道系統，降低能量損耗，作業續航可以提升約20%。該車輛動力電池搭載287度電，采用標準模式，可以持續作業10個小時；采用強力模式，可以持續作業6.5個小時。

電控系統智能

采用“顯示屏+**器+CAN總線操作面板”的**模式。中控屏可以監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；可以通過遠程終端傳遞給監控平臺，實時監控車輛作業指標，大幅度提高車輛的售后服務效率。

質量優良

核心零部件均與知名企業合作開發；高壓水泵、溢流閥、卸荷閥等為國際知名品牌，質量優良，可靠度高。

自動反吹裝置

配置自動反吹裝置，在冬季作業完成后，可對管路進行自動吹水，確保管路冬季不會凍壞，以便下次作業正常使用。

反吹裝置.

隨車工具/備品備件

底盤隨車工具
