壓縮垃圾車介紹及性能特點：

**技術：采用國內**技術高強度的U形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。?

污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。??

容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。?

高強度鋼板：垃圾箱等主要部件采用上海寶鋼產B480GNQR高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。?

液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。?

二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。?

緊急制動：具有全車緊急制動按鈕。?

多重操作：可選裝240L（單桶、雙桶）或360L、660L標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。?

車型基本參數表

公告型號	CL5092ZYSBEV型純電動壓縮式垃圾車	外形尺寸		7520x2250x2880
底盤型號	EQ1090KACEV2	上裝容積		8m3
總質量	8995 KG	上裝電動機額定功率		30KW
整備質量	6990	上裝每小時消耗電量		25KWH
軸距	3800	建議充電樁功率		120KW
輪胎	9.5R17.5 14PR,8.25R16LT 14PR	充電時間（建議功率下）		約1.5小時
軸數	2	底盤滿載續航里程	280KM
底盤電機**功率	120 KW	電池類別	磷酸鐵鋰蓄電池
電池組額定電壓	540 V	電池品牌	寧德時代
電池電量	121 KWH	燃料種類	純電動

產品簡述

東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌，海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

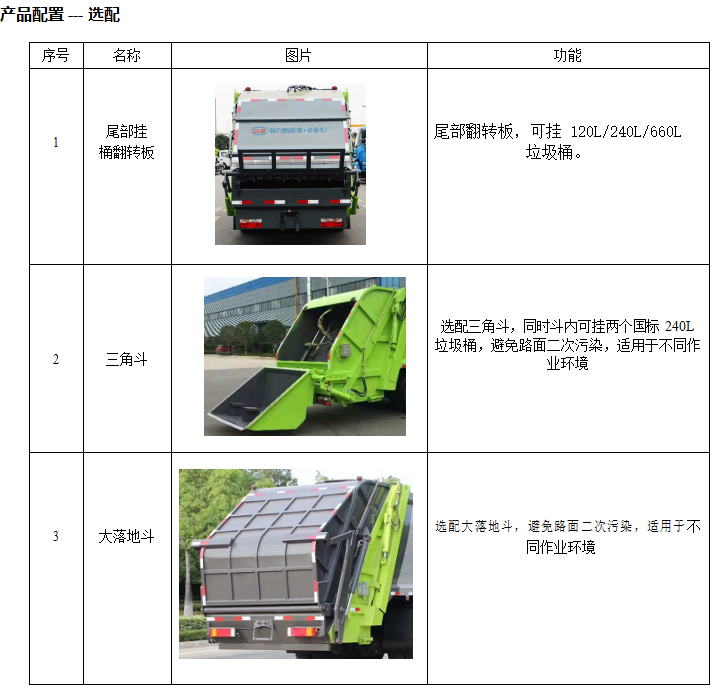

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。

產品優勢

（1） 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。

5、  填充器在沒有落下且鎖止前，不得進入正常行駛。

底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為8995kg；

(4) 搭載大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（7）零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（8）底盤承載能力強：后雙胎、軸距多樣化       **爬坡度超20%，適合各種路況作業

（9）上裝取電范圍廣，適合各類環衛車改裝

（10）轎車化內飾及舒適性設置，電子化操控

（11）安全可靠：配置寧德時代國內高端電池品牌

（12） 增配置：電源總開關，電池加熱系統

（13）整車配置電量大，長時間作業無憂慮

產品主要技術參數

整車專用參數表

箱體參數		箱體厚度 /涂層			4.5mm/（罐體內部做防銹涂層）
		箱體容積				8m3
		罐體材質			Q235碳鋼
上裝電機		類型			永磁同步電機
		冷卻方式			水冷
專用參數		操作方式			遙控、手動、電動
		驅動方式			永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
		液壓油缸		型式	焊接式液壓油缸
				品牌	海普瑞斯
		氣控閥			漢晟
		液壓閥組			中梅/海普瑞斯
		上裝**器			漢晟
		填充器			CL-XLY
	整車技術參數
	產品**		程力牌				公告批次	338
	產品名稱		純電動壓縮式垃圾車				產品型號	CL5092ZYSBEV
	總質量(Kg)		8995				罐體容積(m3)
	額定載質量(Kg)		1810				外形尺寸(mm)	7520x2250x2880
	整備質量(Kg)		6990				貨廂尺寸(mm)	xx
	額定載客(人)						準拖掛車總質量(Kg)
	接近角/離去角(°)		21/18				前懸/后懸(mm)	1123/2197
	軸荷(Kg)		3000/5995				**車速(Km/h)	90
	備注		ABS型號:CM4XL-4S/4M;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;允許外接充電;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側防護及后下部防護裝置均采用Q235,均采用螺栓連接,后下部防護由專用裝置代替,離地面高度495mm;專用功能及裝置:專用裝置為垃圾箱體、卸料機構,主要用于收集、轉運垃圾作業功能;可選裝ETC;后伸尺寸:400mm;其他說明:電機的額定/峰值功率分別為:60kW/120kW;
	底盤技術參數
	底盤型號		EQ1090KACEV2				底盤品牌	東風牌
	生產企業		東風汽車股份有限公司				生產地址	湖北省襄陽市
	軸數		2				輪胎數	6
	軸距		3800
	輪胎規格		9.5R17.5 14PR,8.25R16LT 14PR
	鋼板彈簧片數		8/10+7
	前輪距(mm)		1760				后輪距(mm)	1640
	燃料種類		純電動				排放依據標準
	發動機型號		發動機生產企業				排量(ml)	功率(Kw)
	TZ370XS-LKM0853		蘇州綠控傳動科技股份有限公司				0	120

產品主要結構

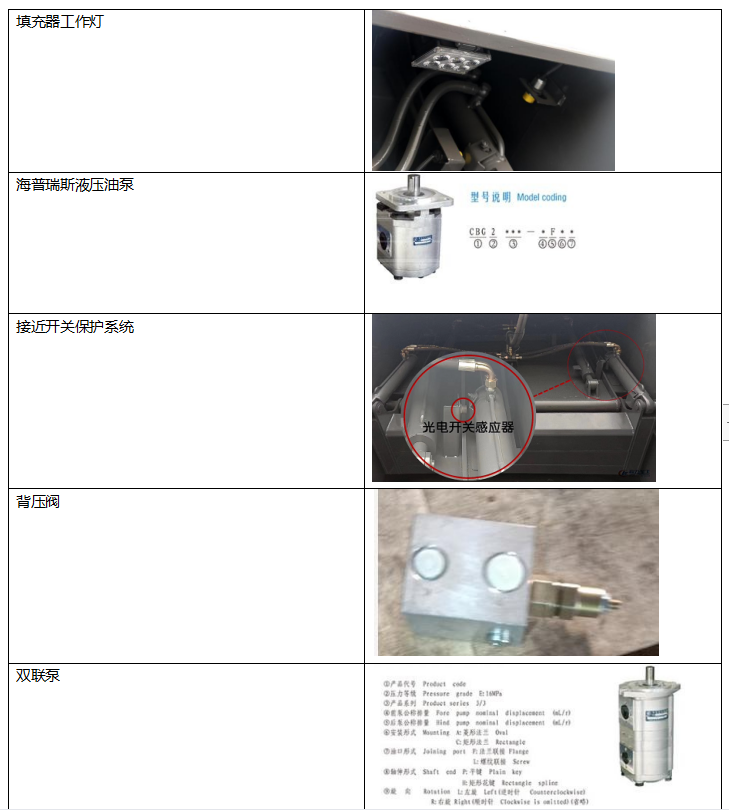

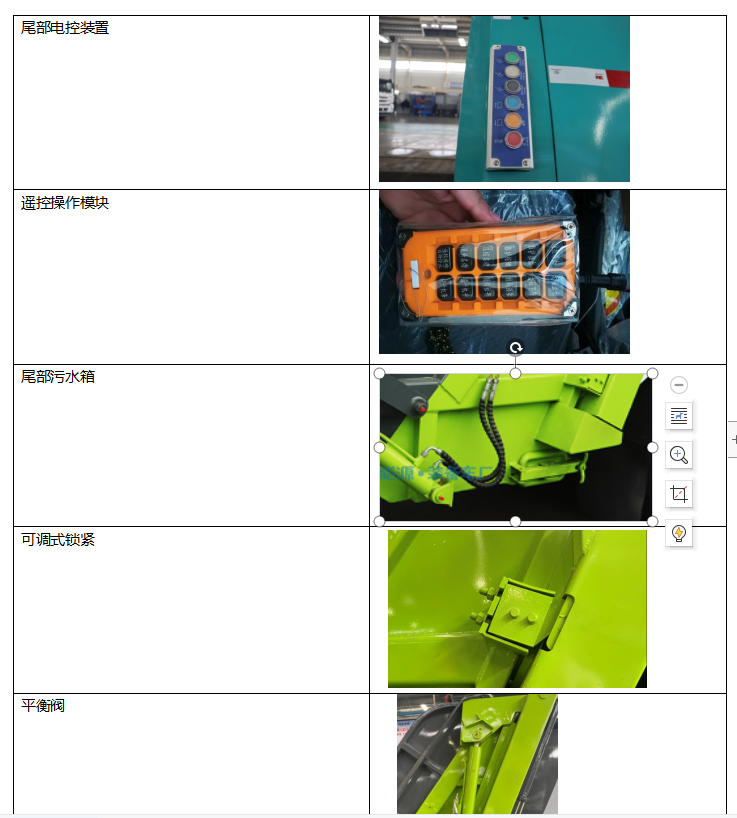

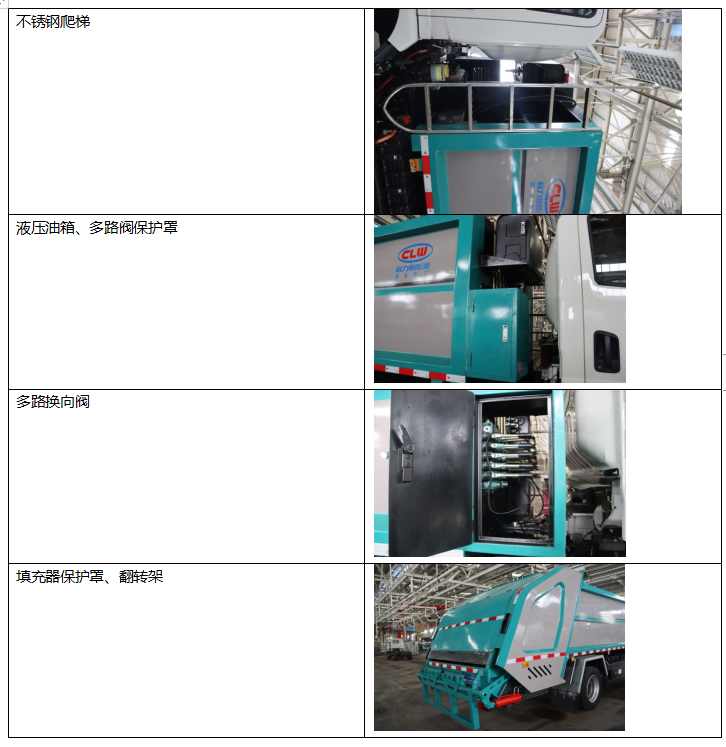

4.1、整車基本結構分解

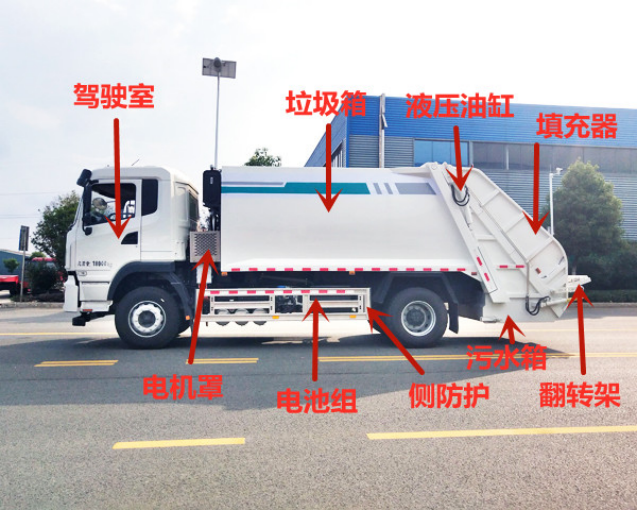

整車基本配件圖解

•
•
•
•
•
•

•
•
•
•
•
•
