產品簡述
純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
使用場景
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
產品性能特點
底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為4495kg；
(4) 搭載55kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
性能特點
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(2) 中沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋6條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到8m，能有效抑制路面灰塵；
(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過30米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
上裝組件說明：
4、罐體經防銹處理，整體采用自動化焊接，經久耐用。
5、帶腰沖、后灑、側噴、后置電動高炮。
6、對沖作業寬度＞14米。側噴高炮作業寬度＞10米。電動高炮射程＞30米。
7、后部采用大平臺設計，可加裝噴霧機。
8、大流量自吸自排灑水泵，**自吸高度為8米。
9、低壓管路采用鍍鋅管，堅固耐用。
11、CAN駕駛室操作作業。
19、清水箱，采用高強度碳鋼材質。容積達2-3m3。
產品性能特點
1）園形箱體，大大增加罐體承受能力，增加整車美觀程度。
2）底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
3）灑水車采用東風純電動二類汽車底盤改裝，具有對沖、后灑、側噴、高炮等功能。
4）**電機驅動水泵，水泵采用電動專用40/50灑水泵。
6）作業系統具有電腦**，大大地保障和提高車輛的使用率。
產品優勢
1）水箱充分利用了車載空間，內置防浪板，容積可達2-3m3。
2）專人試車；模擬各種復雜工作環境，所有灑水車發車前實車測試。
3）售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
4）無發動機組，整車工作時噪音低。
產品主要技術參數
車型基本參數表

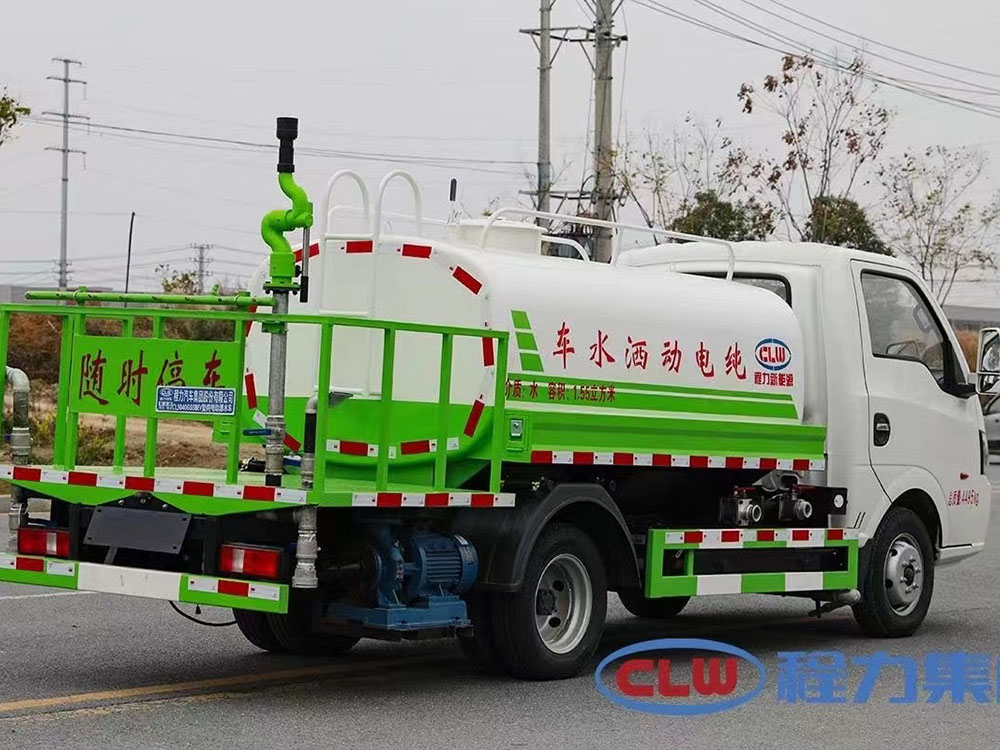

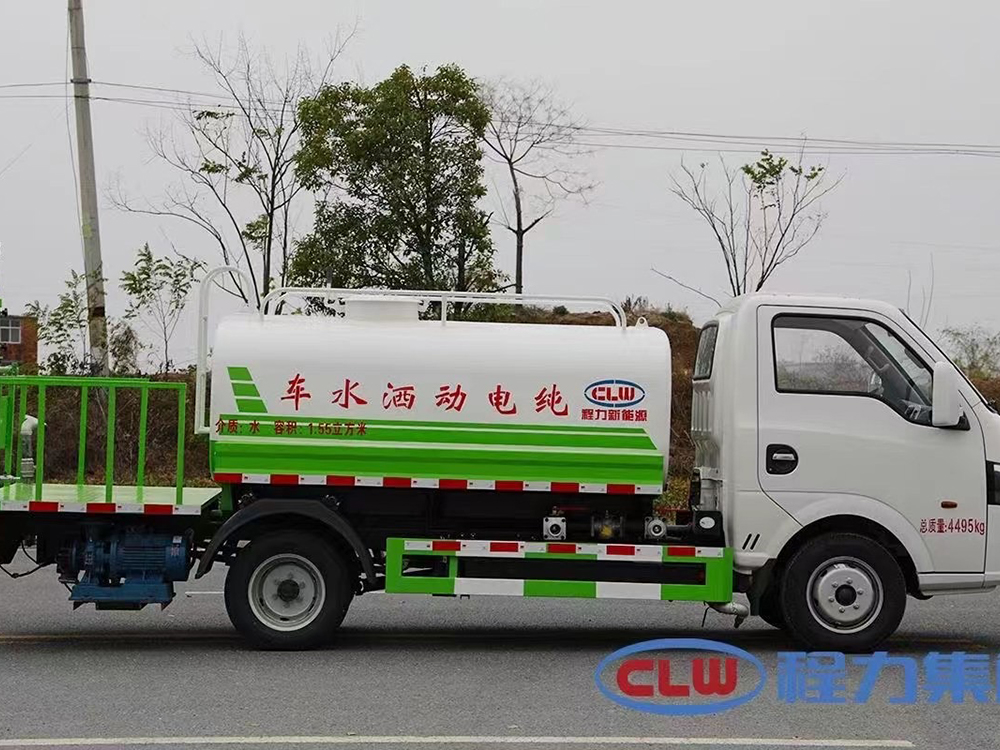

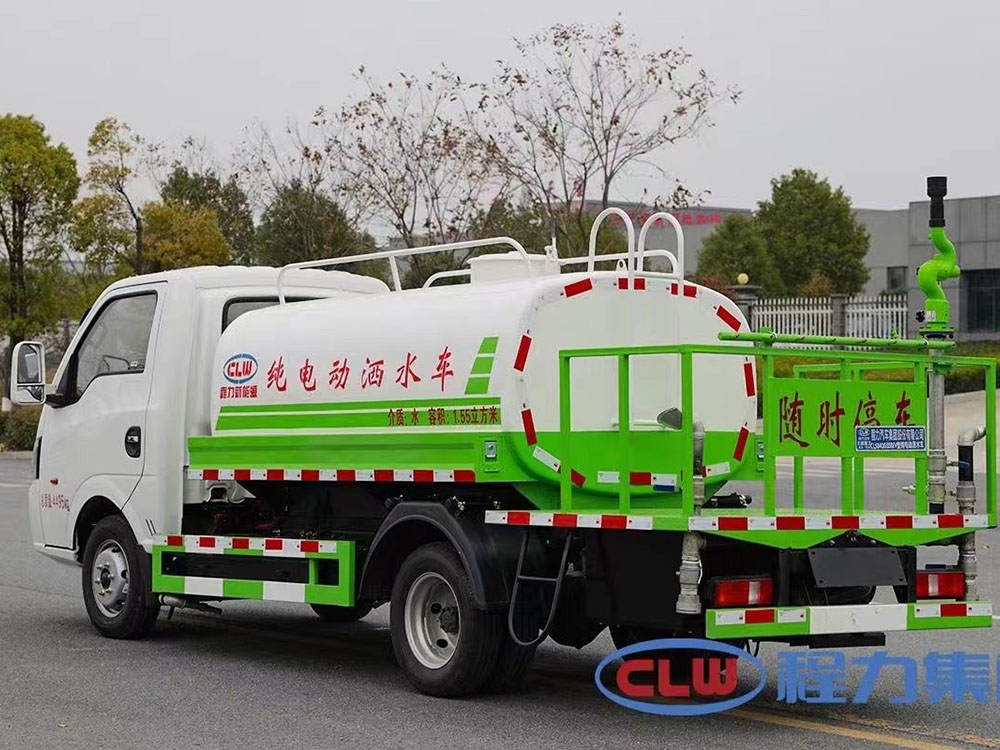

公告型號 | CL5040GSSBEV純電動灑水車 | 外形尺寸 | 5960×1750×2100(mm) | |||
底盤型號 | EQ1040BTZEVJ | 上裝容積 | 3方 | |||
總質量 | 4495 KG | 上裝電動機額定功率 | 15KW | |||
整備質量 | 2880 | 上裝每小時消耗電量 | 10KWH | |||
軸距 | 3000 | 建議充電樁功率 | 120KW | |||
輪胎 | 6.00R15LT 10PR,185R15LT 8PR | 充電時間（建議功率下） | 約0.5小時 | |||
軸數 | 2 | 底盤滿載續航里程 | 220KM | |||
底盤電機**功率 | 100 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |||
電池組額定電壓 | 322 V | 電池品牌 | 寧德時代 | |||
電池電量 | 55 KWH | 燃料種類 | 純電動 | |||
底盤基本參數表
質量參數 | 整備質量（Kg） | 1850 |
**允許總質量（Kg） | 4495 | |
整備質量時前/后軸核（Kg） | 750/1100 | |
**允許總質量時前/后軸核（Kg） | 1800/2695 | |
性能參數 | **車速（Km/h） | 90 |
**爬坡度（%） | 20% | |
**小轉彎半徑 | 14 | |
續駛里程（Km） | 220km [GVW4495kg](勻速40km/h) | |
尺寸參數 | 外廓尺寸長×寬×高（空載）（mm） | 長 5300 寬 1650 高1960,2560 |
軸距 | 3000 | |
前懸/后懸 | 1180/1320 | |
輪距（前/后）（mm） | 1390 | |
**小離地間隙 | 190 | |
駕駛室頂端距離車架上翼面距離 | 1260 | |
接近角（°） | 21 | |
離去角（°） | 21 | |
后輪**距離車架上平面距地（空/滿載）（mm） | 700 | |
動力電池 | 電池類型 | 磷酸鐵鋰 |
廠家 | 寧德時代新能源科技股份有限公司 | |
電池總電量 | 55.7 | |
電池額定總電壓及范圍（V） | 額定322，250~365 | |
動力電池系統能量密度（W·h/kg） | 146.3 | |
充/放電倍率（C） | 1 | |
電池布置形式 | 側掛 | |
驅動系統 | 廠家 | 精進電動科技股份有限公司 |
型號/型式 | 永磁同步電機 | |
額定功率/轉速/轉矩（kW/r/min/N.m） | 42/4500/90 | |
峰值功率/轉速/轉矩（kW/r/min/N.m） | 100/12000/230 | |
變速箱速比 | 3.043 | |
電機**器形式 | 多合一 | |
電取力裝置 | 電取力(數量) | 2 |
電取力(功率) | 取電口1：20Kw，取電口1：6Kw | |
前橋 | 噸位（T） | 1.5 |
后橋 | 速比 | 5.375 |
噸位（T） | 3 | |
車輪 | 輪胎型號 | 185R15LT 8PR |
輪胎數量 | 7 | |
制動形式 | 行車制動 | 真空助力液壓雙回路制動 |
駐車制動 | 手動操縱**鼓式制動器 | |
電氣系統 | 蓄電池容量（Ah）/位置 | 120Ah |
整車供電電壓(V) | 12 | |
充電系統 | 充電方式 | 直流快充+交流慢充 |
充/放電倍率（C） | 1 |
專用參數表
罐體參數 | 罐體厚度 /涂層 | 4.5mm/（罐體內部做防腐防銹涂層） | ||
罐體尺寸 | 1548×1445×1000 | |||
水罐有效容積/**容積（m3） | 1.559/3 | |||
罐體材質 | Q235碳鋼（選裝不銹鋼罐體） | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 管路直徑 | 50# | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||
品牌 | 龍晟 | |||
型號 | 40/50； | |||
揚程 | 50m； | |||
水閥 | 氣控球閥 | |||
灑水寬度 | ≥14 | |||
沖洗寬度 | ≥18 | |||
灑水速度（km/h） | 7~20 | |||
水炮射程 | ≥30 | |||
作業時間 | 0.5-1 | |||
產品主要結構

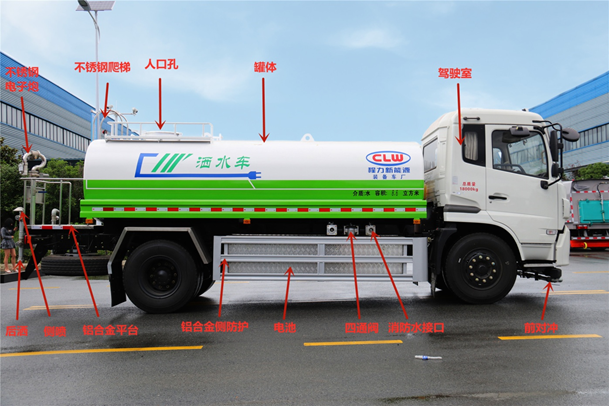

整車基本結構分解

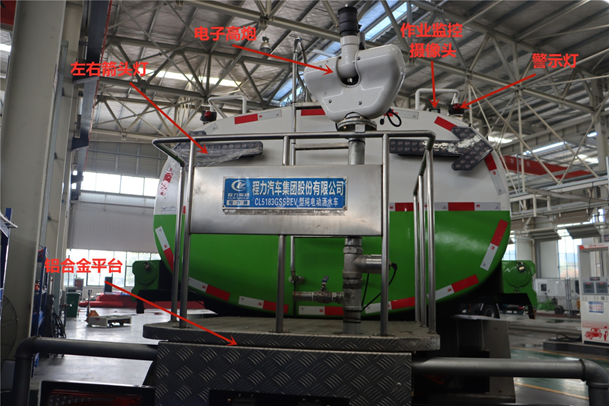

4.2、整車基本配件圖解
|
作業監控顯示屏：可監控后平臺電子高炮的工作狀態。 |
|
|
左右箭頭指示燈**器：**左右箭頭燈、**示燈 |
|
|
駕駛室**器：**車輛灑水功能 |
|
|
氣控閥 |
|
|
**器保護罩 |
|
|
氣泵電機 |
|
|
水泵、水泵保護罩 |
|
|
鋁合金側防護 |
|
|
四通閥、自排口、消防水栓 |
|
|
充電插口 |
|
|
氣動球閥 |
|
|
作業監控?cái)z像頭以及**示燈 |
|
|
電子高射水炮 |
|
|
后灑 |
|
|

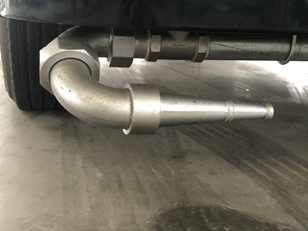

前對沖 |
|
|
電機 |
|
|
電池 |
|
